武汉贴片焊接中PCB电路板设计的基本流程

时间:2023-05-20     【原创】

      武汉贴片焊接中PCB电路板设计的基本流程:

1.PCB的规划主要是规划PCB板的物理尺寸,元件的封装形式,元件的安装方式,板层结构,即单层板,双层板和多层板层板。


2.工作参数设置主要是指工作环境参数设置和工作层参数设置。正确合理地设置PCB环境参数,可以为电路板的设计带来极大的方便,提高工作效率。


3.组件布局和调整,当前工作情况良好,可以将网络表导入到pcb中,也可以直接在原理图中更新PCB导入网络表。使用Protel DXP的读者都知道系统具有自动布局功能,但自动布局的效果往往并不理想。通常,应采用手动布局,特别是对于有特殊要求的复杂电路和元件。元件布局和调整是PCB设计中的一项重要工作,它直接影响下面的布线和内层的划分。

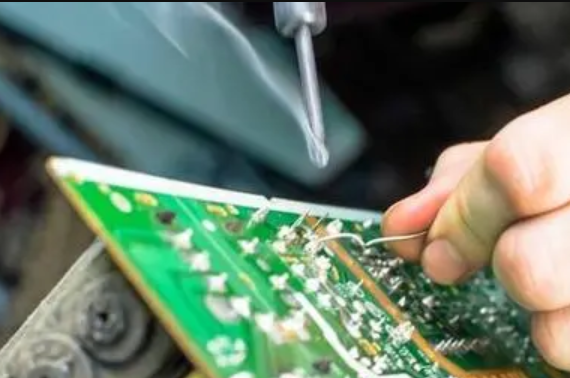

武汉贴片焊接

4.路由规则主要是设置各种规格的电路布线,如线宽,平行线间距,线与垫之间的安全距离以及通孔尺寸等。无论采用何种布线方式,布线规则都是不可或缺的一步。良好的布线规则可以保证电路板布线的安全性,满足制造工艺的要求,节省成本。


5.接线和调整,系统提供自动接线,但往往不能满足设计师的要求。在实际应用中,设计人员往往依靠手动布线,或部分自动布线与手动交互布线相结合来完成布线工作。应特别注意布局和布线以及具有内层特性的PCB电路板。虽然布局和布线相继,但在设计工程中,电路板的布局通常根据布线和内层的划分需要进行调整,或者根据布局调整布线。它们是相互考虑和相互调整的过程。


6.其他辅助操作,如铜涂层和泪滴填充,以及报告输出和库存打印等文档处理,可用于检查和修改PCB板,也可用作采购组件列表。


      武汉安正芯专业从事武汉贴片焊接11年,有需要的客户欢迎随时来电咨询。
